Enlace WIFI en la banda de 5Ghz a más de 38 Kms

Os dejo este artículo sacado de http://cacharreopuroyduro.blogspot.com.es/ , EL CUAL CONSIDERO interesante para el objetivo próximo...

Habiendo probado los enlaces a largas distancias, en esta práctica vamos a ir un poco más allá y vamos a intentar enlazar dos puntos distantes más de 38 Km. Los puntos elegidos han sido nuestro Centro y la estación de repetición situada en la Sierra de Montánchez, habiendo visión directa entre los puntos.
     Para el enlace vamos a utilizar 2 access point Ubiquiti AIRMAX Rocket M5 a 5Ghz. junto a dos antenas Ubiquiti AIRMAX Rocket Dish Antenna que se integran perfectamente. El enlace lo probaremos haciendo “ping” al access point situado en el Centro.
Centro PPO   =          38º 57’ 57.43 N  -  5º 49’ 32.83 O   (281 m. altura)
Sierra Montánchez =  39º 13’ 06.45 N  -  6º 07’ 30.43 O   (965 m. altura)
Distancia
38,12 Km.
     Primero tenemos que reorientar la antena Airmax que usamos para el enlace de la práctica anterior PPO-Miajadas. Igualmente, al haber aumentado la distancia hay que reconfigurar los access points para aumentar su potencia de emisión.
Foto066airmax
     Como la antena se va a orientar hacia una montaña, habría que calcular cuanta inclinación hay que dar a la antena. Ésto se calcula a través de la trigonometría del triángulo.
triangulo
α = arctan(684/38120) = arctan(0,01794)
α =  1,14º
Donde:

A = Antena Centro
B = Antena Sierra de Montánchez
C = Perpendicular punto B
Por tanto, hay que calcular “α” (alfa) conociendo la distancia entre los puntos B-C y entre A-C.\theta = \arctan \left( \frac{\color{ForestGreen}\textrm{opuesto}}{\color{Blue}\textrm{adyacente}} \right)
La fórmula es:

Arctan (arcotangente o tan-1) suele ser usada para calcular un ángulo con la longitud del cateto opuesto y la del cateto adyacente.
     Por tanto, la antena hay que elevarla 1º sobre su horizontal para un óptimo enfoque.
     Una vez en la Sierra de Montánchez hay que buscar una localización para colocar nuestra antena y hacer las conexiones con el portátil.
Foto093Foto094
Foto110Foto099
Foto109Foto105
     El siguiente paso es orientar la antena hacia la dirección donde se sitúa el Centro y comprobar los leds de indicación en el access point.
Foto106
Foto108
     Cuando finalizamos estos pasos, sólo nos queda comprobar el enlace y la conexión con el otro access point (192.168.250.9) situado en el Centro a través del comando “ping”.

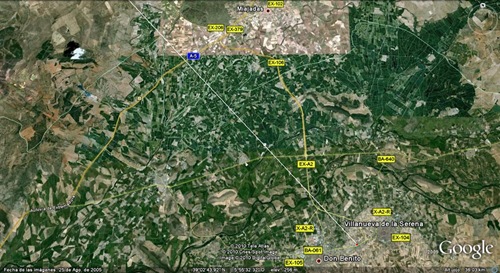

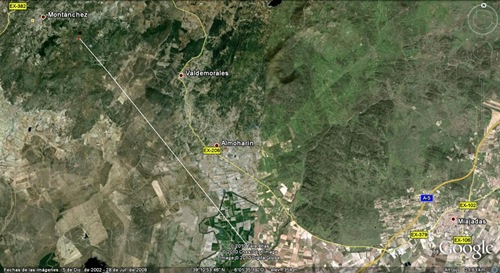

Dibujo
Montanchez 2Montanchez
73 de EA7DYY
