POCSAG Amateur Radio Network

Os dejo este enlace a un documento elaborado por  Alex Casanova (EA5HJX) @hflistener POCSAG Amateur Radio Network.
Es un proyecto muy interesante llamado SAMS (Short Amateur Message System) .Es el resultado de modificar equipos comerciales de POCSAG (skypers de D-Telekom) para transmitir en banda de radioaficionados 70cm (439,9875 MHz).

Os dejo un pequeño extracto del contenido del documento:
  • 1. Alex Casanova (EA5HJX) @hflistener POCSAG Amateur Radio Network
  • 2. Pocsag Amateur Radio Network La red POCSAG está inmersa dentro de la red HAMNET de radioaficionados en Alemania. HAMNET es una red de banda ancha exclusiva para radioaficionados. Qué ofrece los siguientes servicios: • • • • • • • • • • POCSAG Packet Radio EchoLink Mensajería instantánea VoIP DATV (digital Amateur Radio) APRS DMR (repetidores dentro de la red DMR-MARC) D-STAR Voice Relay HAMNET PAGER NETWORK
  • 3. Orígenes del Proyecto: “Funkruf (SAMS) im Amateurfunk” El proyecto SAMS (Short Amateur Message System) es el resultado de modificar los equipos comerciales de POCSAG (normalmente los Skypers de D-Telekom) para transmitir en banda de radioaficionados (439,9875 Mhz). Esta red se extendió rápidamente por Alemania utilizando la banda de 70cm (439,9875Mhz) los mensajes se transmiten a 1200bps. La red está definida por distritos (distritos de radio) donde existen servidores “master” y “slave” que se comunican entre sí a través de la red AX.25 o HAMNET para intercambiar los mensajes y sincronizarse. Actualmente dentro de esta red de POCSAG (sólo para radioaficionados) se transmiten alertas metereológicas, mensajes personales, información de DX, y de eventos de radio. Alex Casanova HAMNET PAGER NETWORK

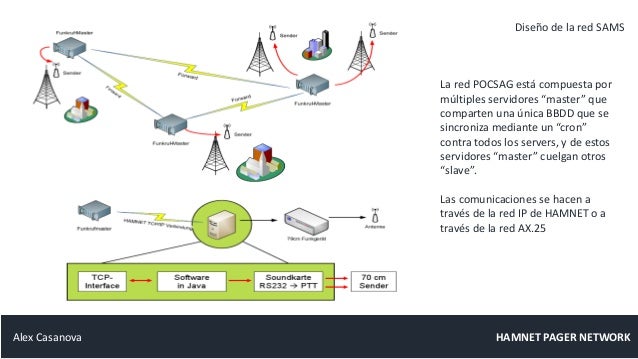

  • 4. Diseño de la red SAMS La red POCSAG está compuesta por múltiples servidores “master” que comparten una única BBDD que se sincroniza mediante un “cron” contra todos los servers, y de estos servidores “master” cuelgan otros “slave”. Las comunicaciones se hacen a través de la red IP de HAMNET o a través de la red AX.25 Alex Casanova HAMNET PAGER NETWORK
  • 5. Listado de repetidores POCSAG http://ham-pager.sourceforge.net/sender.html Alex Casanova HAMNET PAGER NETWORK
  • 6. Modificaciones Para poder utilizar los “pagers” en frecuencia de radioaficionado hacen unas modificaciones sobre los antiguos “Skyper” de D-Telekom para adaptarlos a la frecuencia 439,9875 Mhz http://shop.cj-elektronik.de/amateurfunk/skyper-co/ Alex Casanova
  • 7. Ericsson C9000 Muchas estaciones “master” utilizan los Ericsson C9000, que son equipos de alta potencia adaptados a las frecuencias de radioaficioando. Según se puede leer en varios foros, los precios no son muy elevados en EBAY. http://akafunk.faveve.uni-stuttgart.de/pocsag/ Alex Casanova HAMNET PAGER NETWORK
  • 8. Otros radioclubs han optado por utilizar emisoras comerciales conectadas a una TNC y PC con Linux (ALIX o similar) para realizar las funciones de “slave” junto con el software definido para tal función “FrunkufSlave” Alex Casanova HAMNET PAGER NETWORK
  • 9. Diseño de la red SAMS Para los equipos Slave han diseñado un Software basado en JAVA que se llama “funkrufSlave” que se sincroniza con los masters, dividiendo las transmisiones en 16 timeslots Alex Casanova HAMNET PAGER NETWORK
  • 10. Algunas web incorporan una pasarela entre Internet y la red Amateur de POCSAG pudiendo enviar mensajes desde Inet a los buscas ubicados en la red HAMNET. Alex Casanova HAMNET PAGER NETWORK
  • 11. También tienen automatizada la parte de dar de “alta” los pagers desde la Web. Alex Casanova HAMNET PAGER NETWORK
  • 12. El futuro de SAMS En Septiembre del 2013 en una convención de radio se presentó lo que podría ser la versión 2.0 del proyecto. Ralf Wilke DH3WR 1. Gestión automática de la red, sin mantenimiento manual de las conexiones entre los masters 2. Integración del sistema POCSAG desarrollando addons para los más conocidos CMS: Wordpress, Joomla, Typo3 3. Asignación dinámica y automática de los "time slots" basados en los estudios de propagación hechos con el software "Radio Mobile" para la frecuencia 439,9875 Mhz 4. Mapa a tiempo real del estado de la red de repetidores Alex Casanova HAMNET PAGER NETWORK
  • 13. El futuro de SAMS La red HAMNET (DE) y la red CISARNET (IT) están actualmente a punto de estar unidas entre sí y compartir recursos. Ahora mismo existen diferentes túneles IP-IP (a través de internet) que posibilitan el intercambio de tráfico entre ambas redes Alex Casanova HAMNET PAGER NETWORK
  • 14. El futuro de SAMS El futuro puede estar en la unión de todas las redes “HAM” que hay en Europa e intercambiar tráfico entre todas ellas. La mejor gestionada hasta ahora es la red Alemana. En España aparece un punto aislado a través de un túnel IP (AS-64708) contra HAMNET de Rafa (EB2DJB) Alex Casanova HAMNET PAGER NETWORK
  • 15. Descripción del Proyecto: http://www.uni-stuttgart.de/akafunk/aktivitaet/basics/pocsag.html http://www.pager.adacom.org/ http://www.adacom.org/projekte/funkruf/pocsag---der-amateur-funkruf.html Repositorio de código: http://sourceforge.net/projects/ham-pager/ http://www.amateurfunk-wiki.de/index.php/Hauptseite http://ham-pager.sourceforge.net/ https://www.darc.de/distrikte/p/12/betriebsarten/skyper/ http://www.afu.rwth-aachen.de:9080/ ftp://ftp.heanet.ie/disk1/sourceforge/h/project/ha/ham-pager/ham-pager/V0.99n/pager.pdf http://hamnetdb.net/mapwindow.cgi?as=64695&site= Holger Flemming, DH4DAI dh4dai@amsat.org Jens Schoon, DH6BB dh6bb@darc.de Alex Casanova HAMNET PAGER NETWORK
  • 16. Alex Casanova (EA5HJX) @hflistener HAMNET PAGER NETWORK
 ENLACE PARA VISUALIZAR EL DOCUMENTO COMPLETO:

73 de EA7DYY
